PLC 与温度传感器的连接方式，核心取决于温度传感器的输出信号类型与PLC 的输入模块配置，不同的连接方案对应不同的信号传输原理、接线复杂度与测量精度。以下以文字形式，按工业现场最常用的连接类型进行结构化、详细的叙述，同时明确各方案的适用场景与关键注意事项。
一、 核心分类逻辑
温度传感器的输出信号可分为模拟量信号、数字量信号、开关量信号三大类，PLC 需根据信号类型选择对应的输入模块（模拟量输入模块 AI、数字量输入模块 DI、通信模块）进行连接。其中，模拟量连接是工业测温的基础方案，数字量连接是高精度、远距离传输的优选方案，开关量连接仅适用于温度上下限报警的简单场景。
二、 方案 1：模拟量输出型温度传感器 + PLC 模拟量输入模块（最常用）
此类连接的核心是，温度传感器将检测到的温度信号转换为标准模拟量信号（4-20mA 电流信号、0-10V 电压信号为工业标准），通过导线传输至 PLC 的模拟量输入模块，模块再将模拟量信号转换为数字量，供 PLC 的 CPU 进行运算处理。

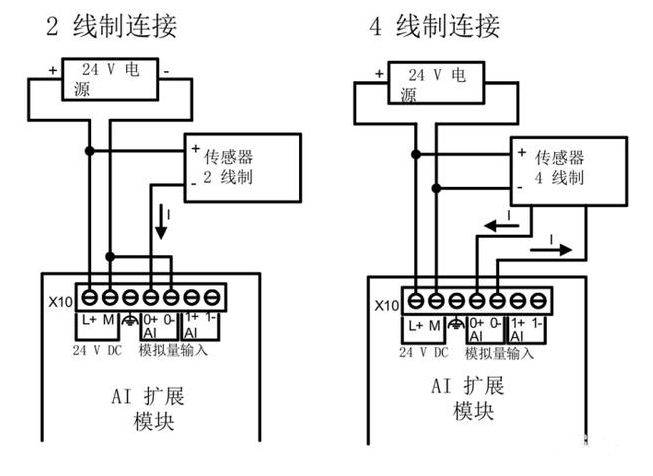

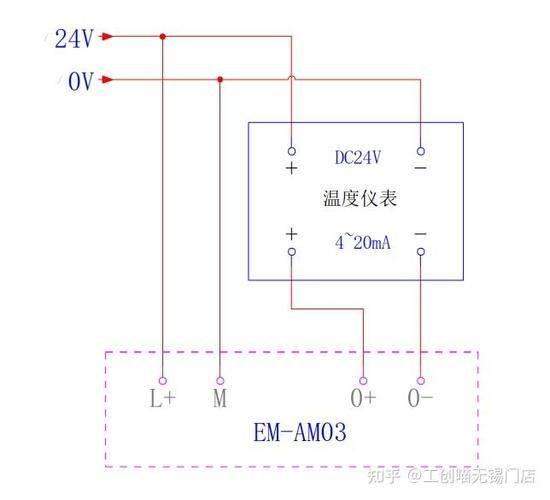

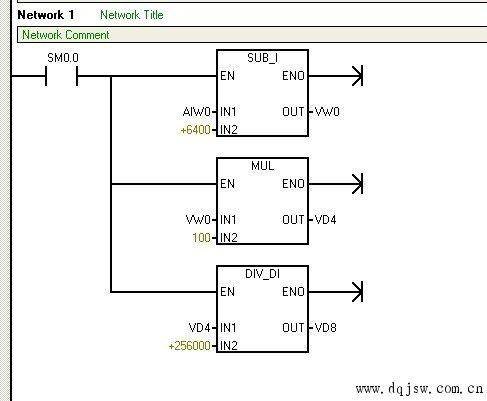

适用传感器类型带模拟量输出的一体化温度变送器，如 PT100 热电阻一体化变送器、K 型热电偶一体化变送器、NTC 热敏电阻变送器等。这类传感器内部集成了信号调理电路，可直接将温度的物理量转换为标准模拟量信号，无需额外的转换设备。PLC 模块要求PLC 需配置模拟量输入模块，且模块的输入规格需与传感器的输出信号类型匹配（如 4-20mA 输入型、0-10V 输入型，或通用型模拟量输入模块）。例如，西门子 S7-200 SMART 的 EM AE04 模块、三菱 FX 系列的 FX2N-4AD 模块、罗克韦尔 Micro800 的 2085-IA4 模块等。具体连接方式以工业现场最稳定的4-20mA 电流信号为例，连接过程为：（1） 供电环节：一体化温度变送器通常需要外部供电，供电方式分为两线制、三线制、四线制，其中两线制为最常用的节能方案。两线制变送器的两根导线同时承担供电与信号传输两个功能，电源正极接变送器的正端，变送器的负端接模拟量输入模块的信号正端，模拟量输入模块的信号负端接电源负极，形成闭合回路。（2） 接线环节：将温度传感器的模拟量输出端，通过屏蔽双绞线连接至 PLC 模拟量输入模块的对应通道端子。对于 0-10V 电压信号，连接方式类似，但需注意电压信号的传输距离较短（通常不超过 50 米），且抗干扰能力弱于电流信号。（3） PLC 内部处理：连接完成后，需在 PLC 的编程软件中进行模拟量通道配置，设置信号类型（如 4-20mA）、量程范围（如传感器的测量量程 0-200℃），并通过编程将模拟量模块采集到的原始数值（如 4-20mA 对应模块的数字量范围 0-27648）转换为实际的温度值，公式为：实际温度 = （模块采集值 - 最小值）×（温度量程最大值 - 温度量程最小值）÷（模块最大值 - 模块最小值） + 温度量程最小值。关键注意事项（1） 传输线缆需使用屏蔽双绞线，屏蔽层一端接地，以减少工业现场的电磁干扰，保证信号的稳定性。（2） 4-20mA 电流信号的传输距离可达数百米，适合长距离测温场景；0-10V 电压信号传输距离较短，适合近距离、干扰小的场景。（3） 模拟量输入模块的通道需与传感器的类型匹配，若使用热电阻或热电偶直接连接模拟量模块（非一体化变送器），则模块需具备热电阻 / 热电偶专用输入通道，并配置对应的补偿导线与冷端补偿。三、 方案 2：数字量输出型温度传感器 + PLC 通信模块 / 带通信接口的 PLC（高精度、远距离优选）
此类连接的核心是，温度传感器采用数字通信协议输出温度数据，通过通信线缆与 PLC 的通信模块或自带通信接口的 PLC 连接，实现数据的双向传输。该方案的测量精度高，抗干扰能力强，可实现远距离传输，且支持多个传感器的总线式连接，节省布线成本。
适用传感器类型带数字通信接口的温度传感器，如智能温度变送器（支持 Modbus-RTU、Profibus-DP、Profinet、DeviceNet 等协议）、数字式热电阻 / 热电偶传感器等。例如，Modbus-RTU 协议的 PT100 智能温度传感器，是工业现场最常用的数字量温度传感器。PLC 模块要求若 PLC 的 CPU 自带对应的通信接口（如 RS485、以太网接口），则可直接连接；若没有，则需配置专用通信模块，如 RS485 通信模块、Profibus-DP 主站模块、Profinet 以太网模块等。例如，西门子 S7-300 的 CP341 通信模块（RS485）、三菱 FX 系列的 FX2N-485BD 通信板、罗克韦尔的 1769-AENTR 以太网模块等。具体连接方式以工业现场最常用的Modbus-RTU 协议（RS485 总线） 为例，连接过程为：（1） 拓扑结构：采用总线式拓扑结构，将所有数字量温度传感器的 RS485 接口（A、B 端子）通过屏蔽双绞线并联连接，形成一条 RS485 总线，总线的两端需接入终端电阻（通常为 120Ω），以消除信号反射，保证通信稳定性。（2） 主从设置：在通信网络中，PLC 作为主站，所有温度传感器作为从站，每个从站需设置唯一的从站地址（如 1-247），并统一设置通信参数（波特率、数据位、停止位、校验位），确保主从站的通信参数一致。（3） 接线环节：将 RS485 总线的 A、B 端子连接至 PLC 的通信模块或 CPU 自带的 RS485 接口的对应端子，屏蔽层一端接地。（4） PLC 内部处理：连接完成后，需在 PLC 的编程软件中进行通信参数配置，并通过专用的通信指令（如 Modbus-RTU 的读写指令）读取温度传感器的寄存器数据，直接获得实际的温度值，无需进行模拟量到数字量的转换，简化了编程过程。关键注意事项（1） 通信协议必须一致，主站与从站需采用相同的通信协议，否则无法实现数据传输。（2） 总线式连接的传感器数量有限制，取决于通信协议的规定与 PLC 的通信能力，例如 Modbus-RTU 协议最多支持 247 个从站。（3） 传输线缆需使用双绞屏蔽线，通信距离可达数千米，适合大型工业现场的远距离、多测点测温场景。四、 方案 3：开关量输出型温度传感器 + PLC 数字量输入模块（仅适用于温度报警）
此类连接的核心是，温度传感器内置温度开关，当检测到的温度达到预设的上限或下限值时，传感器的开关量输出触点会发生通断变化（常开触点闭合或常闭触点断开），通过导线传输至 PLC 的数字量输入模块，PLC 仅能判断温度是否超出预设范围，无法获得具体的温度值。
适用传感器类型温度开关、带开关量输出的温度传感器，如机械式温度开关、电子式温度开关等。这类传感器的功能单一，仅能实现温度的上下限报警，无法进行精确的温度测量。PLC 模块要求PLC 需配置数字量输入模块（DI 模块），模块的输入电压规格需与传感器的输出触点的控制电压匹配（如 24V DC、220V AC）。具体连接方式（1） 供电环节：开关量输出型温度传感器的触点通常为无源触点，需要外部提供工作电压，电压等级需与 PLC 数字量输入模块的输入电压一致。（2） 接线环节：将温度传感器的开关量输出触点的一端接外部电源的正极，另一端接 PLC 数字量输入模块的对应通道端子，PLC 数字量输入模块的公共端接外部电源的负极，形成闭合回路。当温度达到预设值时，触点闭合，PLC 数字量输入模块的对应通道检测到信号，PLC 的 CPU 判断为 “1”；当温度未达到预设值时，触点断开，PLC 判断为 “0”。关键注意事项（1） 该方案仅能实现温度的上下限报警，无法获得具体的温度值，适用于对温度测量精度要求不高，仅需进行超限保护的场景，如电机的温度保护、水箱的温度上下限报警等。（2） 接线时需注意触点的类型（常开或常闭），并根据实际需求在 PLC 程序中进行相应的逻辑处理。五、 特殊方案：热电阻 / 热电偶直接连接 PLC 专用输入模块（无变送器）
对于未集成变送器的纯热电阻（如 PT100、Cu50） 或纯热电偶（如 K、J、S 型），部分 PLC 支持通过专用的热电阻 / 热电偶输入模块直接连接，无需额外的一体化变送器。模块内部集成了信号调理电路、冷端补偿电路与 A/D 转换电路，可直接将热电阻 / 热电偶的电阻变化或热电势变化转换为数字量，供 PLC 的 CPU 进行处理。
连接方式：将热电阻 / 热电偶的输出端，通过专用的补偿导线连接至 PLC 的热电阻 / 热电偶输入模块的对应通道端子，模块会自动进行冷端补偿与信号转换。关键注意事项：热电阻连接时需注意接线方式（两线制、三线制、四线制），三线制与四线制的测量精度高于两线制；热电偶连接时需使用专用补偿导线，并保证补偿导线的型号与热电偶的型号一致，以减少温度测量的误差。六、 通用连接注意事项供电匹配：温度传感器的供电电压需与实际提供的电源电压一致，避免因电压不匹配导致传感器损坏或无法正常工作。抗干扰措施：工业现场存在大量的电磁干扰，连接时需使用屏蔽线缆，屏蔽层一端接地；模拟量信号与数字量信号的线缆需分开布线，避免交叉干扰；通信线缆的两端需接入终端电阻，保证通信稳定性。模块配置：连接完成后，必须在 PLC 的编程软件中进行对应的模块配置（如模拟量信号类型、通信参数、热电阻 / 热电偶类型等），否则 PLC 无法正确识别与处理数据。布线规范：线缆的布置需远离动力线、变频器、电机等强电磁干扰源；长距离传输时，优先选择 4-20mA 电流信号或数字通信协议，避免使用 0-10V 电压信号。
